Ce sunt regulatoarele de presiune si cum functioneaza?

Prin regulatoare de presiune se inteleg acele valve de control care reduc presiunea de intrare a unui fluid sau a gazelor la o valoare dorita pentru iesire. Regulatoarele sunt utilizate pentru gaze si lichide si pot fi un dispozitiv integral cu o setare a presiunii de iesire, un restrictionator si un senzor toate intr-un singur corp, sau pot fi formate dintr-un senzor de presiune separat, un controler si o supapa de debit, conform Automatic.ro.

Regulatoare de presiune – mod de functionare

Functia principala a unui regulator de presiune este de a regla fluxul de gaz astfel incat acesta sa aiba peresiunea necesara, mentinand in acelasi timp o presiune de iesire constanta.

Daca debitul de sarcina scade, atunci si debitul regulatorului trebuie sa scada. Daca debitul de sarcina creste, atunci debitul regulatorului trebuie sa creasca pentru a evita scaderea presiunii controlate din cauza lipsei de gaz in sistemul de presiune.

Un regulator de presiune include un element de restrictie, un element de incarcare si un element de masurare:

  • Elementul de restrictie este o supapa care poate oferi o restrictie variabila a debitului, cum ar fi o supapa glob, o valva fluture, o supapa clasica etc.
  • Elementul de incarcare este o parte care poate aplica forta necesara elementului care restrictioneaza. Aceasta incarcare poate fi asigurata de o greutate, un arc, un actuator cu piston sau actuatorul cu membrana in combinatie cu un arc.
  • Elementul de masurare functioneaza pentru a determina cand debitul de intrare este egal cu debitul de iesire. Diafragma in sine este adesea folosita ca element de masurare; poate servi ca element combinat.

Regulatoare de presiune cu un singur pas

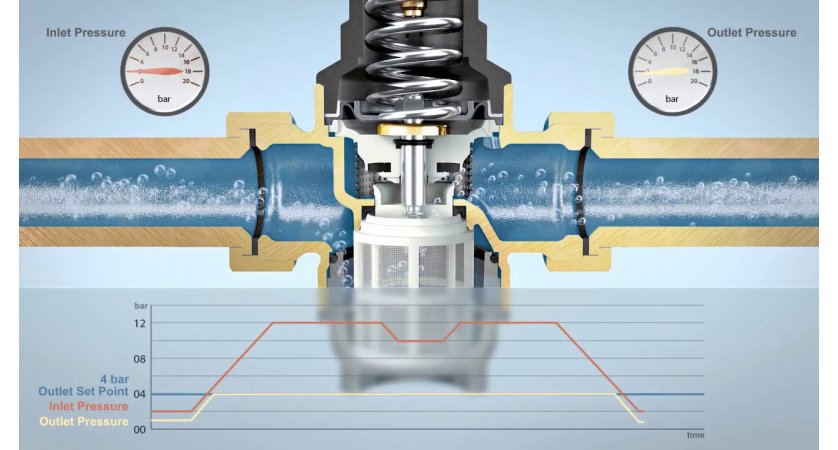

Pentru aceste regulatoare, pe diafragma este utilizat un echilibru de forta pentru a controla o supapa pentru a regla presiunea. Fara presiune de intrare, arcul de deasupra diafragmei este impins in jos pentru a tine regulator deschis. Odata introdusa presiunea de intrare, creste presiunea in camera superioara, pana cand diafragma este impinsa in sus impotriva arcului, determinand reducerea fluxului, oprind in final cresterea suplimentara a presiunii. Prin reglarea surubului superior, presiunea care apasa pe  diafragma poate fi crescuta, necesitand mai multa presiune in camera superioara pentru a mentine echilibrul. In acest fel, presiunea de iesire a regulatorului este controlata.

Partea de iesire este prevazuta cu un manometru. Pe masura ce gazul este eliminat, presiunea din interiorul corpului regulator scade. Diafragma este impinsa inapoi de arc si valva se deschide, pana cand se ajunge la echilibru intre presiunea de iesire si arc. Prin urmare, presiunea de iesire depinde de forta arcului, care poate fi reglata cu ajutorul unui surub de reglare.

Aceste regulatoare de presiune sunt obiecte indispensabile intr-un numar foarte mare de aplicatii industriale sau in proiectele DIY si necesita atentie atat la cumparare cat si la utilizare.
